ATGW-290 RK3568 Bộ điều khiển Nhà thông minh, Giải pháp thay thế mạnh mẽ cho Raspberry Pi 4 Zigbee Gateway
ATGW-290 là phiên bản tương đương Raspberry Pi mạnh mẽ hơn và bộ điều khiển nhà thông minh dựa trên SoC RK3568 64-bit Quad-Core ARM Cortex-A55 tiết kiệm điện, tốc độ lên đến 2.0GHz (Raspberry Pi 4 sử dụng Broadcom BCM2711, Quad core Cortex-A72 64-bit SoC @ 1.8GHz), phù hợp hơn cho các thiết bị cổng IoT nhằm kéo dài thời lượng pin. Hơn nữa, RK3568 sở hữu sự kết hợp mạnh mẽ giữa GPU ARM G52, NPU 1TOPs cùng khả năng giải mã video đa phương tiện ấn tượng, giúp nó mạnh mẽ hơn Raspberry Pi 4. Bạn hoàn toàn có thể sử dụng nó như một thiết bị điện toán biên cho nhà thông minh.
Ngoài ra, bên cạnh Wi-Fi băng tần kép (2.4/5GHz), thiết bị còn nổi bật với 2 cổng Ethernet Gigabit, kết nối Bluetooth 5.2, cùng các module Zigbee và Sub-GHz tích hợp sẵn & khe cắm SIM 4G LTE giúp tiết kiệm thời gian và chi phí tích hợp cũng như gỡ lỗi. Các giao diện phong phú bao gồm USB 3.0, khe cắm thẻ TF lên đến 1TB, cổng HDMI 2.0 hỗ trợ độ phân giải lên tới 4Kp60HZ, cổng MIPI-DSI cho đầu ra kép 2560×1600@60fps, giao diện PCIe và cổng âm thanh 3.5mm cho mở rộng chức năng. Thiết bị đã sẵn sàng với các chứng nhận FCC, CE, RoHS!
- Description
- Reviews (0)
Description
Tại sao nên sử dụng ATGW-290 làm giải pháp thay thế Raspberry Pi 4 Gateway?
ATGW-290 là một trung tâm cổng IoT đa chức năng được thiết kế để đáp ứng nhu cầu của một số khách hàng muốn tìm một giải pháp thay thế Raspberry Pi 4 với hiệu năng tương đương hoặc mạnh mẽ hơn, nhiều tùy chọn kết nối và giao diện phong phú hơn cho các ứng dụng IoT.
- RAM 4GB và bộ nhớ eMMC 64GB;
- Có thể lắp thẻ TF (lên đến 1TB) và kết nối ổ M.2 SSD qua giao diện PCIe, hỗ trợ lên đến 512GB;
- Xử lý đồ họa và video xuất sắc cùng với nhiều tùy chọn kết nối đa phương tiện phong phú;
- Giao diện MIPI CSI hỗ trợ kết nối camera lên đến 800M pixel;
- Hỗ trợ nhiều hệ điều hành và ngôn ngữ lập trình như C, C++, Python và Java;
- Hỗ trợ hệ điều hành Android và Debian.

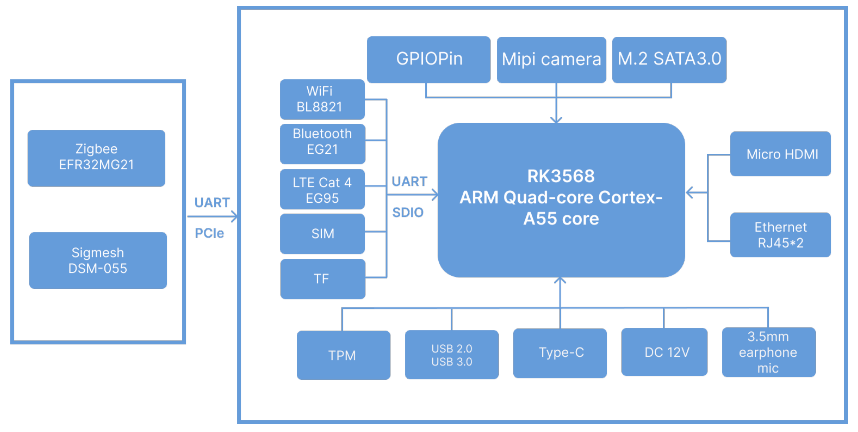

Kiến trúc PCBA của Bộ điều khiển Trung tâm thông minh ATGW-290
ATGW-290 Antek Pi4 vs Raspberry Pi4
|
 |
|||
|---|---|---|---|---|
| Antek Pi4 | Raspberry Pi4 | |||
| Thành phần | ||||
| Bộ xử lý | RK3568 ARM® Quad-core 64-bit processor, Quad-core Cortex-A55 ARM G52 2EE Support OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1 | Broadcom BCM2711, Quad-core Cortex-A72 (ARM v8) 64-bit SoC @ 1.5GHz GPU Broadcom Videocore VI | ||
| Bộ nhớ (RAM) | 4GB dual channel 64Bit LPDDR4(tùy chọn 1GB/2GB/4GB/8GB) | 1GB, 2GB, or 4GB LPDDR4-3200 SDRAM (tùy model) | ||
| Lưu trữ | eMMC tốc độ cao lên đến 128GB (16GB/32GB/64GB/128GB tùy chọn). Khe cắm thẻ Micro SD để cài OS và lưu trữ | Khe cắm thẻ microSD để cài hệ điều hành và lưu trữ dữ liệu | ||
| Mạng | Gigabit Ethernet port * 2 | Gigabit Ethernet port | ||
| Đồng hồ thời gian thực (RTC) | Hỗ trợ | Hỗ trợ | ||
| Kết nối không dây | ||||
| Zigbee | Có | Không | ||
| OpenThread | Có | Không | ||
| Matter | Có | Không | ||
| Bluetooth | Bluetooth 5.2 | Bluetooth 5.0 | ||
| LTE CatM1 | Có | Không | ||
| Wi-Fi 2.4/5G | Có | Có | ||
| Khe cắm mở rộng & cổng kết nối | ||||
| Cổng kết nối | 1x USB 3.0, 1x USB 2.0, 1x USB Type-C, 2x cổng Gigabit Ethernet, 1x HDMI, 1x cổng âm thanh 3.5mm, 1x MIPI-CSI (camera hỗ trợ tối đa 13MP hoặc 2 camera 8MP), 1x PCIe 2.1, cổng debug, 1x M.2 SSD (tối đa 512GB) | 2 x USB 3.0, 2 x USB 2.0, header GPIO 40 chân tiêu chuẩn Raspberry Pi, cổng MIPI DSI 2-lane, cổng camera MIPI CSI 2-lane, cổng âm thanh stereo 4 cực và composite video | ||
| Khe cắm SIM | Có | NO | ||
| Khe cắm TF (Micro SD) | Có | Có | ||
| Âm thanh | 1 × cổng micro HDMI | Jack âm thanh- video analog 3.5mm | ||
| Màn hình | 1 x HDMI 2.0, hỗ trợ xuất 4K@60Hz và HDCP 1.4/2.2 (hỗ trợ hiển thị song song 2 màn hình với nội dung khác nhau), 1 x MIPI-DSI hỗ trợ xuất dual channel 2560×1600@60fps | 2 x cổng micro-HDMI (hỗ trợ 4Kp60), hỗ trợ giải mã video H.265 (4Kp60), H.264 (1080p60 decode, 1080p30 encode) | ||
| Khác | ||||
| Nguồn điện | DC 12V/3A, hỗ trợ PoE (dải điện áp 44-57V) | 5V DC qua cổng USB-C (tối thiểu 3A), 5V DC qua header GPIO (tối thiểu 3A), hỗ trợ PoE (cần HAT riêng) | ||
Thông số kỹ thuật của ATGW-290 Smart Home Controller
| Thông số kỹ thuật | Mô tả |
| CPU | RK3568 Quad-core ARM Cortex-A55 |
| GPU | ARM G52 2EE, hỗ trợ OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.1 |
| RAM | 4GB DDR4 |
| eMMC | 64GB eMMC |
| Hệ điều hành (OS) | Debian 11 |
| Kích thước (Dimension) | 177.9mm (7″) x 100mm (3.9″) x 45mm (1.8″) |
| Nguồn điện (Power Supply) | DC 12V (độ sai số điện áp ±5%), hỗ trợ PoE (dải điện áp 44-57V) |
| Bộ xử lý video (Video Processor) | Hỗ trợ giải mã video 4K VP9 và 4K 10-bit H265/H264, tối đa 60fps; giải mã video đa định dạng 1080P (WMV, MPEG-1/2/4, VP8)
Mã hóa video 1080P, hỗ trợ định dạng H.264, VP8 Xử lý hậu kỳ video: de-interlacing, khử nhiễu, tối ưu cạnh/chi tiết/màu sắc |
| Quản lý nguồn (Power Management) | Bộ quản lý nguồn RK808 PMU Power Management Unit |
| Hỗ trợ thẻ TF (TF card) | Có hỗ trợ |
Tính năng của Bộ điều khiển Nhà thông minh ATGW-290

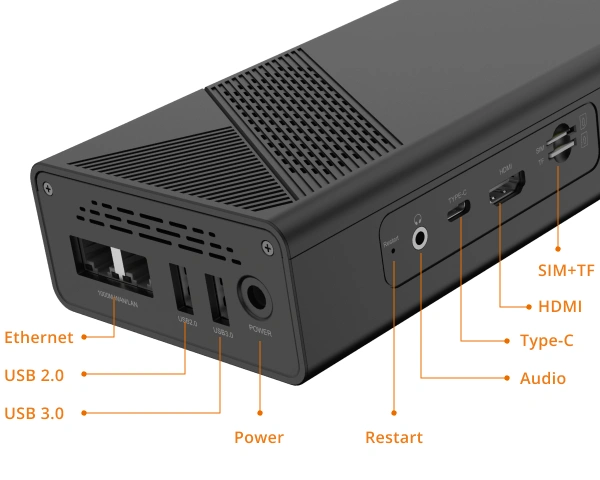

Cổng có dây phong phú giúp kết nối dễ dàng với các thiết bị khác
- Mạng cáp Gigabit WAN/LAN
- Cổng USB3.0 tốc độ cao chuẩn A *1
- Cổng USB 3.0 type-c giao diện dữ liệu phổ thông
Khả năng đa phương tiện mạnh mẽ giúp âm thanh và video, có thể dùng để xem TV và phim
- Giao diện video HDMI phổ thông
- Jack cắm tai nghe kênh đôi
Cắm và chạy với khả năng mở rộng cao
- Hiệu năng tính toán không đủ: Thay CPU bằng DDR, lên đến 4GB.
- Bộ nhớ không đủ? Dự phòng khe cắm thẻ TF. Không đủ? Còn có thêm M.2 SSD hỗ trợ tối đa 512GB.
- Nhiều giao thức và vượt ngân sách cho Internet vạn vật: thay đổi các module.
- Muốn làm IPC? Dự phòng giao diện mipi csi. Hỗ trợ truy cập camera lên đến 800M pixel. Hỗ trợ truy cập camera lên đến 800M pixel.
Một máy tính dựa trên Linux (cũng hỗ trợ Android), dễ dàng bắt đầu lập trình và phát triển.
Nó phù hợp cho các tác vụ đòi hỏi lưu trữ và tính toán cao như AI và học máy. Đồng thời, nó cũng có khả năng thực hiện các công việc hàng ngày.

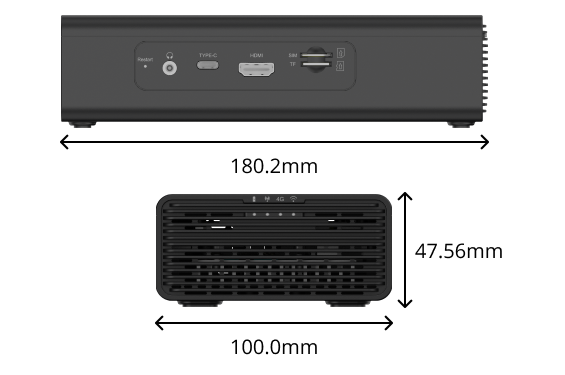

Kích thước và Bao bì của Bộ Điều Khiển Nhà Thông Minh ATGW-290
Danh sách mẫu ATGW-290:
Danh mục A (Có sẵn)
| Mẫu | Wi-Fi 2.4G/5G | Bluetooth 5.2 | Zigbee 3.0 | Tuya-Zigbee | LTE Cat4 | Sub-G |
|---|---|---|---|---|---|---|
| ATGW-290-1 | ● | ● | ● | ● | ● |
Danh mục B (Đặt hàng sản xuất)
| Mẫu | Wi-Fi 2.4G/5G | Bluetooth 5.2 | Zigbee 3.0 | Tuya-Zigbee | LTE Cat4 | Sub-G |
|---|---|---|---|---|---|---|
| ATGW-290-3 | ● | ● |
Danh mục C (Đặt hàng sản xuất, MOQ: 500)
| Mẫu | Wi-Fi 2.4G/5G | Bluetooth 5.2 | Zigbee 3.0 | Tuya-Zigbee | LTE Cat4 | Sub-G |
|---|---|---|---|---|---|---|
| ATGW-290-2 | ● | ● | ● | ● |
Tài liệu phát triển của Bộ điều khiển nhà thông minh ATGW-290
Phát triển
QUICK START
ATGW-290 Smart Programmable Gateway SDK Quick Start Guide V1.2
ATGW-290_sdk-debian_AV1.0.0
ATGW-290_img_debian_AV1.0.0.img
ATGW-290-Zigbee-MG1B_image_RV8
DSI-0177-AMBER-BLE-MESH_AV1.1.1
Công cụ
RKDevTool_Release_v2.8.zip
Phần mềm của bên thứ ba
node-red
docker
zigbee2mqtt v1.1
OpenThread For OTBR
Matter Developer
ATGW290_debian10_rlease_AV1.0(HA).zip
Video giới thiệu về Bộ điều khiển nhà thông minh đa giao thức ATGW-290 RK3568
Câu hỏi thường gặp về ATGW-290 như một giải pháp thay thế mạnh mẽ hơn cho Raspberry Pi4
Bạn có chứng nhận CE cho Antek Pi4 không?
Có, Cổng Antek Pi4 đã vượt qua chứng nhận CE.
Nếu cần, bạn cũng có thể tùy chỉnh phần cứng bằng KNX không? hoặc với thông số kỹ thuật tùy chỉnh?
Phần cứng của hai thiết bị trên có thể hỗ trợ KNX, vì KNX có chương trình cơ sở tiêu chuẩn, có thể tích hợp vào cổng của chúng tôi. Chúng tôi sẵn sàng thêm KNX cho bạn trong đơn đặt hàng thực tế của bạn (yêu cầu MOQ). Hoan nghênh bạn gửi yêu cầu.
Antek Pi4 có bao gồm thẻ SIM không?
Tất nhiên, cổng Antek Pi4 hỗ trợ thẻ SIM.
Raspberry Pi 4 có thể là cầu nối ZigBee phổ thông không?
Có, tất nhiên rồi. Ở đây chúng tôi cũng cung cấp một bài viết nói về cách thực hiện các dự án tự động hóa nhà ở Raspberry Pi. Nhưng điều bạn cần lưu ý là cổng ZigBee Raspberry Pi 4 có thể khó đưa vào sản xuất hàng loạt do một số lý do như thời gian đưa ra thị trường lâu, chứng nhận cổng sản phẩm hóa và các vấn đề về chuỗi cung ứng. Vì vậy, nếu bạn muốn đảm bảo dự án nhà thông minh ZigBee cổng Raspberry Pi 4 của mình thành công, thì việc tìm một nhà máy sản xuất cổng ZigBee nhà thông minh trưởng thành như Antek IoT là một ý tưởng không tồi.
Tôi đang tìm kiếm giải pháp thay thế Raspberry Pi 4 8GB để cài đặt HĐH Android, Antek Pi4 có đáp ứng được yêu cầu của tôi không?
Chúng ta có thể thấy từ Cộng đồng nhà phát triển Android rằng nó yêu cầu bộ xử lý 64 bit và RAM 8GB để điều chỉnh HĐH Android, Antek Pi4 hoàn toàn đáp ứng được yêu cầu. Nó sử dụng SoC tầm cao RK3568, bộ xử lý kiến trúc ARM 4 lõi A55 tích hợp và bộ xử lý đồ họa Mali G52 2EE, và NPU độc lập tích hợp cho các ứng dụng AI nhẹ. Cả hệ điều hành Android 11 và Linux đều được hỗ trợ cho các ứng dụng công nghiệp như bảng điều khiển công nghiệp.
RK3568 so với Raspberry Pi 4, cái nào tốt hơn?
Một số chuyên gia đã so sánh chi tiết về RK3568 và Raspberry Pi 4, chúng tôi sẽ không nhắc lại ở đây mà chỉ cho bạn biết kết luận: RK3568 chắc chắn là lựa chọn thay thế mạnh hơn cho Raspberry Pi 4 xét về hiệu suất đơn lõi và đa lõi. RK 3568 cung cấp giao diện phong phú và tích hợp CPU và GPU hiệu suất cao mới nhất. Bạn có thể sử dụng nó để mở rộng bất kỳ kịch bản tự động hóa công nghiệp, tự động hóa tòa nhà và điện toán biên nào.
Hiệu suất lõi ARM A55 so với Arm A72, loại nào tốt hơn?
Đánh giá của người dùng trên các trang web versus.com cung cấp thông tin chi tiết có giá trị về hiệu suất ARM A55 so với A72 mà người tiêu dùng cảm nhận. Có vẻ như ARM Cortex-A55 đang nhận được xếp hạng tổng thể cao hơn so với Cortex-A77. Sau đây là một số yếu tố có thể giải thích điều này:
Hiệu suất năng lượng: Cortex-A55 là một phần của kiến trúc tiết kiệm năng lượng hơn của ARM (Armv8.2-A) so với Cortex-A77 (Armv8.2-A), được thiết kế để có hiệu suất cao hơn. Đối với các thiết bị IoT, đặc biệt là những thiết bị chạy bằng pin, hiệu suất năng lượng thường là yếu tố quan trọng. Nếu người dùng coi trọng thời lượng pin dài hơn hoặc mức tiêu thụ điện năng thấp hơn, họ có thể thích Cortex-A55 hơn.
Các trường hợp sử dụng: Các thiết bị IoT thường liên quan đến nhiều ứng dụng, từ giám sát cảm biến đơn giản đến các tác vụ điện toán biên phức tạp hơn. Việc lựa chọn giữa Cortex-A55 và Cortex-A77 phụ thuộc vào trường hợp sử dụng cụ thể. ARM Cortex-A55 RK3568 SoC có thêm 1TOPSs NUP, cho phép ATGW-290 chạy các ứng dụng điện toán biên AI nhẹ.
Tốc độ xung nhịp: Mặc dù Cortex-A55 có thể có tốc độ xung nhịp thấp hơn một chút so với Cortex-A77, nhưng điều quan trọng cần lưu ý là tốc độ xung nhịp không quyết định hiệu suất tổng thể. Trong bối cảnh phát triển phần cứng IoT, hiệu quả sử dụng điện thực sự rất quan trọng vì các thiết bị IoT thường cần hoạt động với nguồn điện hạn chế.
Tôi có thể phát triển ATGW-290 thành máy tính mini cho gia đình không?
Có hai loại máy tính mini rất phổ biến trên thị trường, một là bộ dụng cụ cơ bản, một là thiết bị sẵn sàng sử dụng. Mọi người thường chọn mua máy tính mini cơ bản vì khả năng tùy chỉnh cao (tùy chọn để chọn và cài đặt RAM, bộ nhớ và hệ điều hành ưa thích), hiệu quả về chi phí, các trường hợp sử dụng chuyên biệt như trung tâm truyền thông, máy tính rạp hát tại nhà, biển báo kỹ thuật số hoặc cổng IoT.
Tính linh hoạt và bộ tính năng của ATGW-290 khiến nó trở thành nền tảng máy tính mini đa năng cho nhiều ứng dụng và kịch bản phát triển. Nó cho phép người dùng hệ điều hành Debian hoặc Android phát triển nhiều ứng dụng IoT, phần mềm đa phương tiện hoặc các giải pháp khác. Một loạt các ngôn ngữ lập trình như C, C++, Python và Java mở rộng khả năng phát triển và cho phép người dùng phát triển nhiều ứng dụng khác nhau từ lập trình hệ thống cấp thấp đến phát triển ứng dụng cấp cao. Trong khi đó, khả năng cấu hình các tùy chọn bộ nhớ cho phép người dùng tùy chỉnh hiệu suất và dung lượng lưu trữ của hệ thống theo yêu cầu của họ. Điều này đặc biệt hữu ích cho các ứng dụng có nhu cầu bộ nhớ khác nhau. Nhiều tùy chọn kết nối không dây, bao gồm WiFi, Zigbee, BLE 5.2, Ethernet và 4G LTE, cung cấp nhiều lựa chọn để kết nối với nhiều thiết bị và mạng IoT khác nhau. Giao diện phong phú của nó
